SECTION 2 - LOCATION & POSITIONING WDS
WDS
2-3 & 0845 606 66 77 • : • *

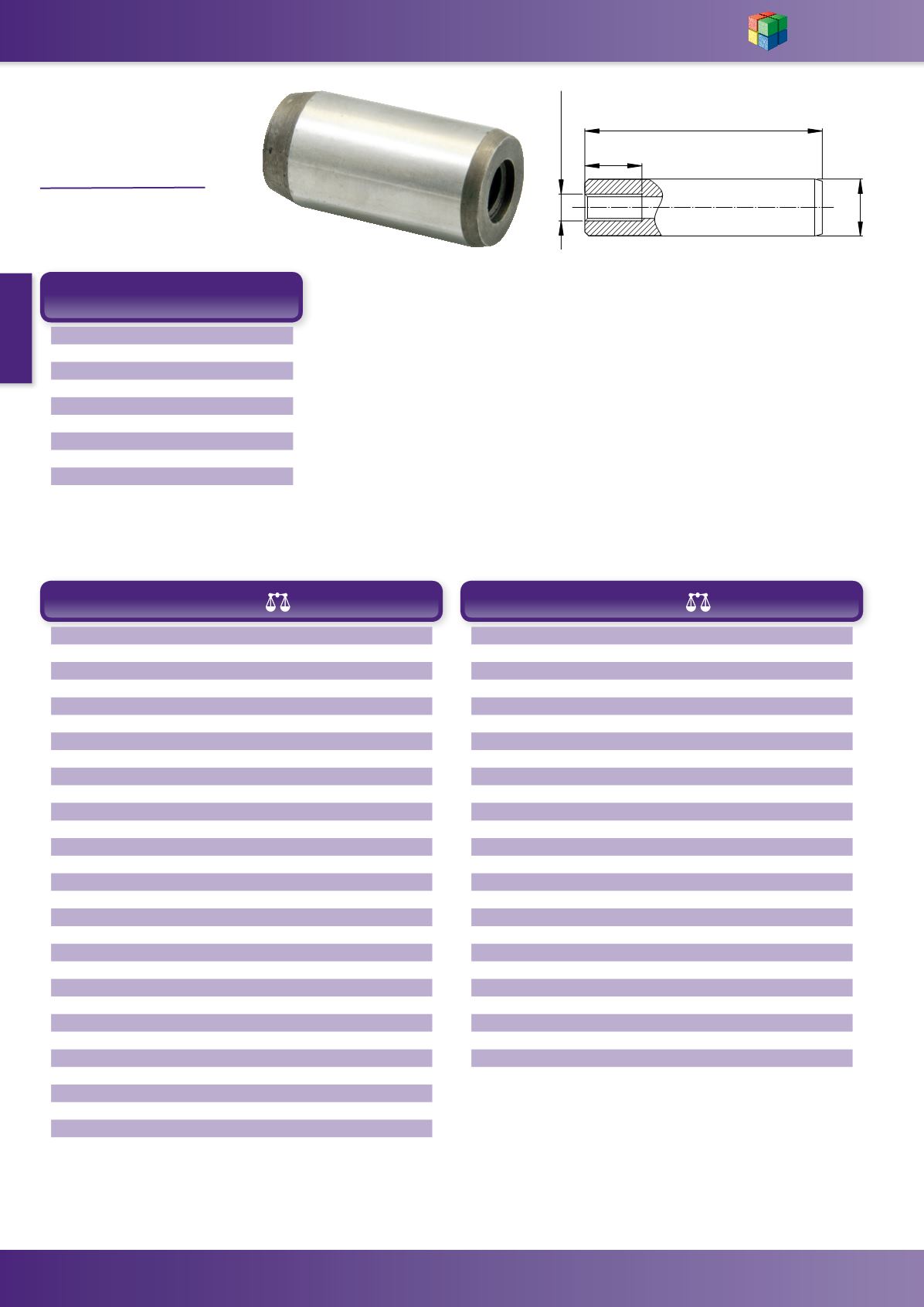

Dowel Pin -
Metric Extractable
WDS 662
MATERIAL -
Steel 20 Cr4
Hardened and ground
Dm6 L D1 L1 (g) per 10 WDS No.
12 24 M6 12 161 662-532
12 28 M6 12 197 662-533
12 32 M6 12 232 662-534
12 40 M6 12 303 662-536
12 45 M6 12 347 662-537
12 50 M6 12 392 662-538
12 60 M6 12 480 662-539
12 70 M6 12 569 662-540
12 80 M6 12 657 662-541
16 32 M8 15 405 662-542
16 36 M8 15 468 662-543
16 40 M8 15 531 662-544
16 45 M8 15 610 662-545
16 50 M8 15 689 662-546
16 60 M8 15 846 662-547
16 70 M8 15 1004 662-548
16 80 M8 15 1161 662-549
16 90 M8 15 1319 662-550
16 100 M8 15 1476 662-551
20 40 M10 18 816 662-552
20 50 M10 18 1062 662-553
20 60 M10 18 1308 662-554
20 70 M10 18 1554 662-555
20 80 M10 18 1800 662-556
20 90 M10 18 2046 662-557
20 100 M10 18 2292 662-558
Dm6 L D1 L1 (g) per 10 WDS No.
6 16 M3 6 29 662-501
6 20 M3 6 37 662-502
6 24 M3 6 46 662-503
6 28 M3 6 55 662-504
6 32 M3 6 64 662-505
6 40 M3 6 82 662-507
6 45 M3 6 93 662-508
6 50 M3 6 104 662-509
6 60 M3 6 126 662-510
8 16 M4 8 49 662-511
8 20 M4 8 65 662-512
8 24 M4 8 81 662-513
8 28 M4 8 96 662-514
8 32 M4 8 112 662-515
8 36 M4 8 128 662-516
8 40 M4 8 144 662-517
8 45 M4 8 163 662-518
8 50 M4 8 183 662-519
8 60 M4 8 222 662-520
10 20 M6 9 101 662-521
10 24 M6 9 126 662-522
10 28 M6 9 150 662-523
10 32 M6 9 175 662-524
10 36 M6 9 199 662-525
10 40 M6 9 224 662-526
10 45 M6 9 255 662-527
10 50 M6 9 285 662-528
10 60 M6 9 347 662-529
10 70 M6 9 408 662-530
10 80 M6 9 470 662-531
/
' P
' 7KUHDG
/
Shaft Diameter
Tolerance Grade
m6
3 3.008/3.002
4 4.012/4.004
5 5.012/4.004
6 6.012/6.004
8 8.015/8.006
10 10.015/10.006
12 12.018/12.007
16 16.018/16.007
20 20.021/20.008
