SECTION 2 - LOCATION & POSITIONING WDS
WDS
2-73 & 0845 606 66 77 • : • *

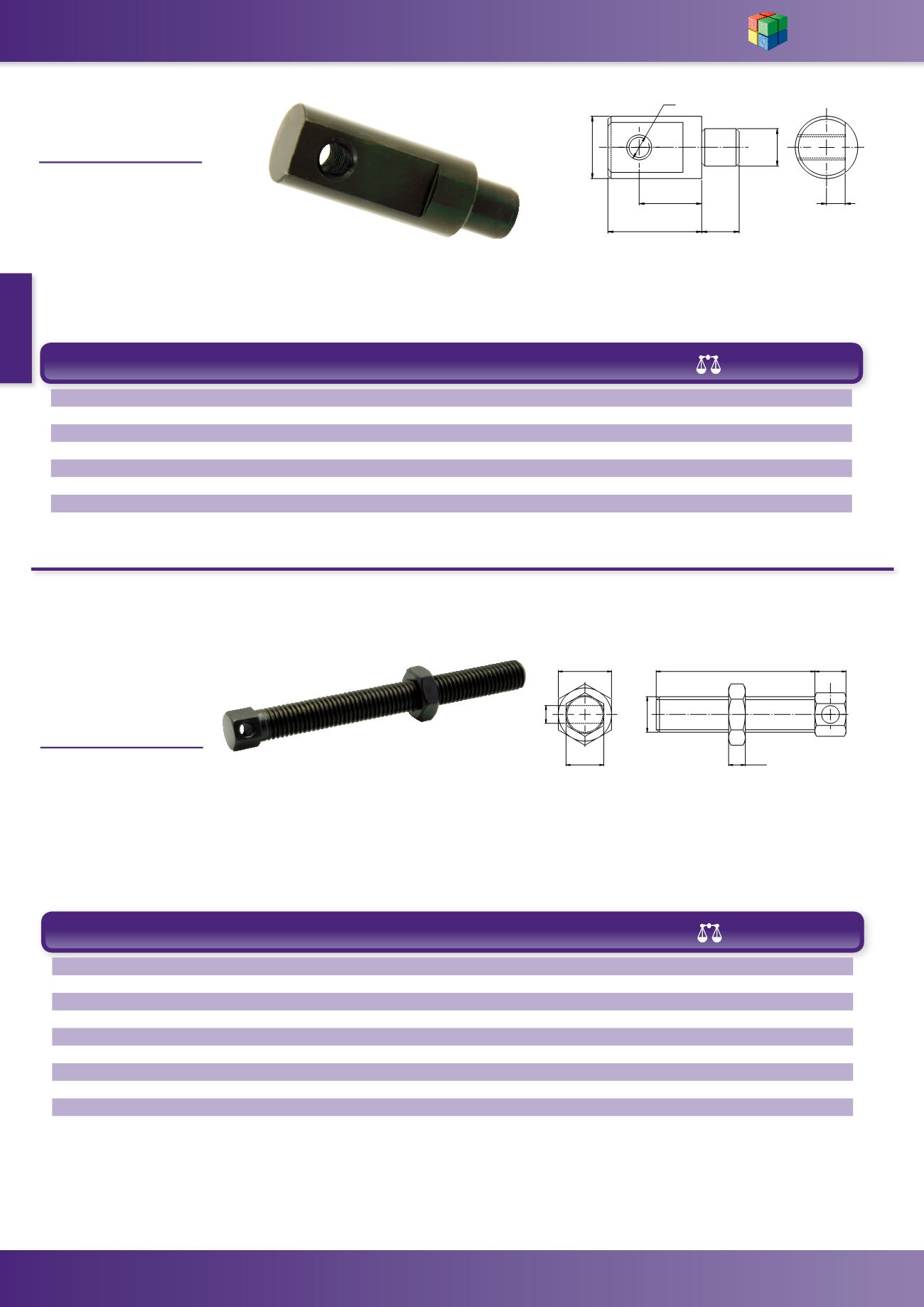

Jig Pillar
WDS 632
MATERIAL -
Steel BS 970 Gr 220M07
Chemical black finish
D H C D1 D2p6 H1 L (g) WDS No.
M6 10 6 20 12 18 12 45 632-211
M6 15 6 20 12 24 12 55 632-212
M8 20 6 20 12 30 12 65 632-213
M8 25 6 20 12 35 12 75 632-214
M10 30 8 22 15 42 15 120 632-215
M10 40 8 22 15 52 15 155 632-216
M10 50 8 22 15 62 15 185 632-217
&
/ +
+
' '
'
S
&
/ +
+
' '
'
S
Adjustable
Locator
WDS 502
MATERIAL -
Steel BS 970 Gr 220M07
Chemical black finish
D D1 L L1 L2 S S1 (g) WDS No.
M6 M4 30 8 3 8 10 11 502-201
M6 M4 50 8 3 8 10 15 502-203
M8 M4 40 8 5 10 13 24 502-205
M8 M4 65 8 5 10 13 34 502-207
M10 M6 50 10 5.8 13 17 47 502-209
M10 M6 85 10 5.8 13 17 69 502-211
M12 M6 60 10 6.5 13 19 72 502-213
M12 M6 110 10 6.5 13 19 117 502-215
M16 M8 70 14 7.5 17 24 149 502-217
M16 M8 130 14 7.5 17 24 244 502-219
'
/
/
/
'
