SECTION 2 - LOCATION & POSITIONING WDS
& 0845 606 66 77 • : • * 2-54
WDS

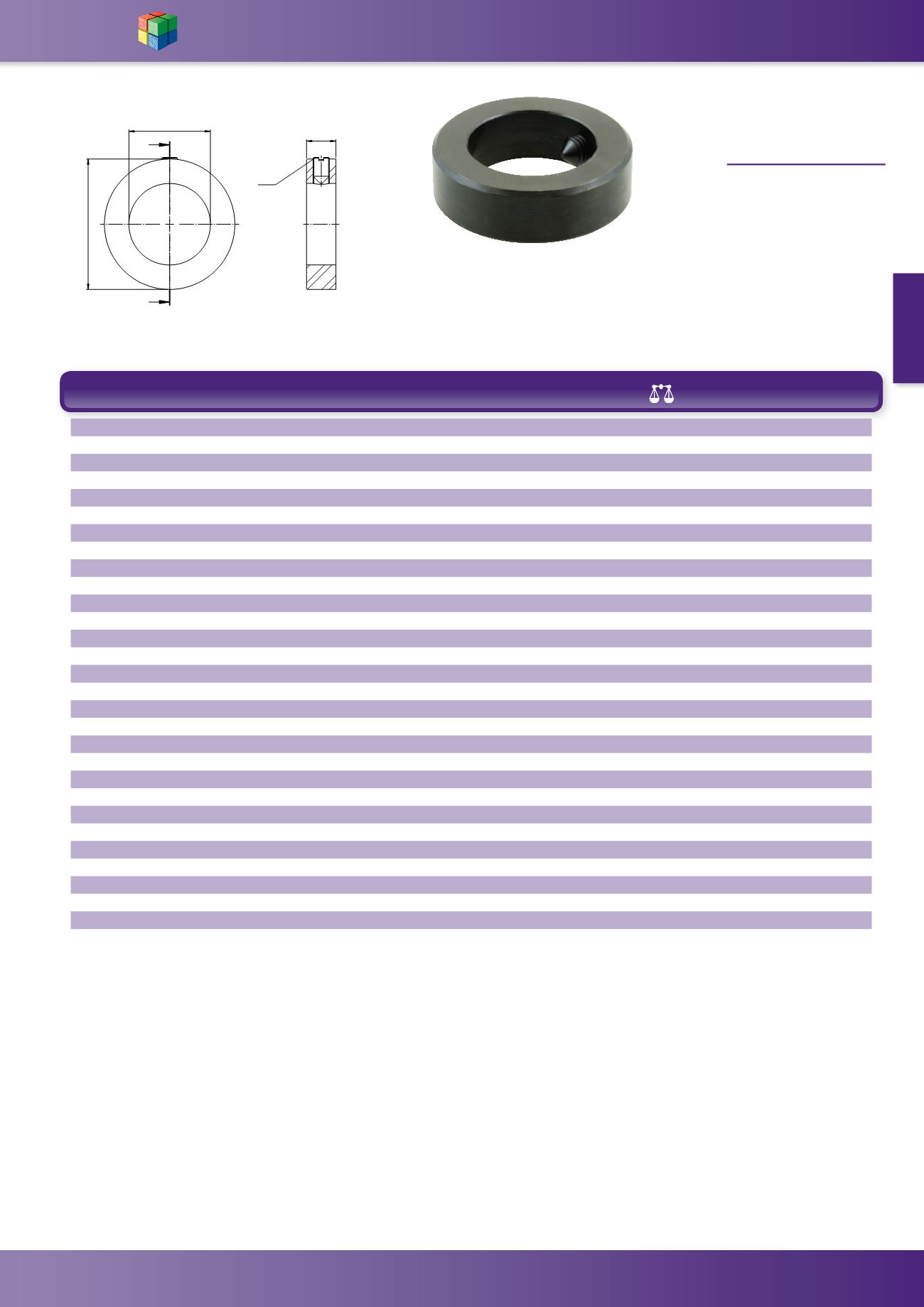

Set Collar
WDS 650
MATERIAL -
Steel, blackened
See 827 series for this part in
Stainless Steel
D D1 D2 B (g) WDS No.
4 8 M2.5 x 3 5 1.5 650-100
5 10 M3 x 4 6 3 650-101
6 12 M4 x 5 8 5 650-103
7 12 M4 x 5 8 4 650-104
8 16 M4 x 6 8 9 650-105
9 18 M4 x 5 10 15 650-106
10 20 M5 x 8 10 18 650-107
11 20 M5 x 8 10 17 650-108
12 22 M6 x 8 12 25 650-109
14 25 M6 x 8 12 31 650-110
15 25 M6 x 8 12 30 650-111
16 28 M6 x 8 12 40 650-113
20 32 M6 x 8 14 55 650-115
22 36 M6 x 10 14 70 650-117
24 40 M8 x 10 16 100 650-119
25 40 M8 x 10 16 95 650-121
28 45 M8 x 10 16 120 650-122
30 45 M8 x 10 16 110 650-123
32 50 M8 x 12 16 145 650-125
35 56 M8 x 12 16 185 650-127
36 56 M8 x 12 16 180 650-128
38 56 M8 x 12 16 165 650-129
40 63 M10 x 16 18 260 650-131
45 70 M10 x 16 18 320 650-133
50 80 M10 x 16 18 430 650-135
55 80 M10 x 16 18 375 650-137
60 90 M10 x 16 20 555 650-139
65 100 M10 x 20 20 710 650-141
70 100 M10 x 20 20 630 650-143
75 110 M10 x 20 22 880 650-145
'
' %
'
