SECTION 2 - LOCATION & POSITIONING WDS
& 0845 606 66 77 • : • * 2-56
WDS

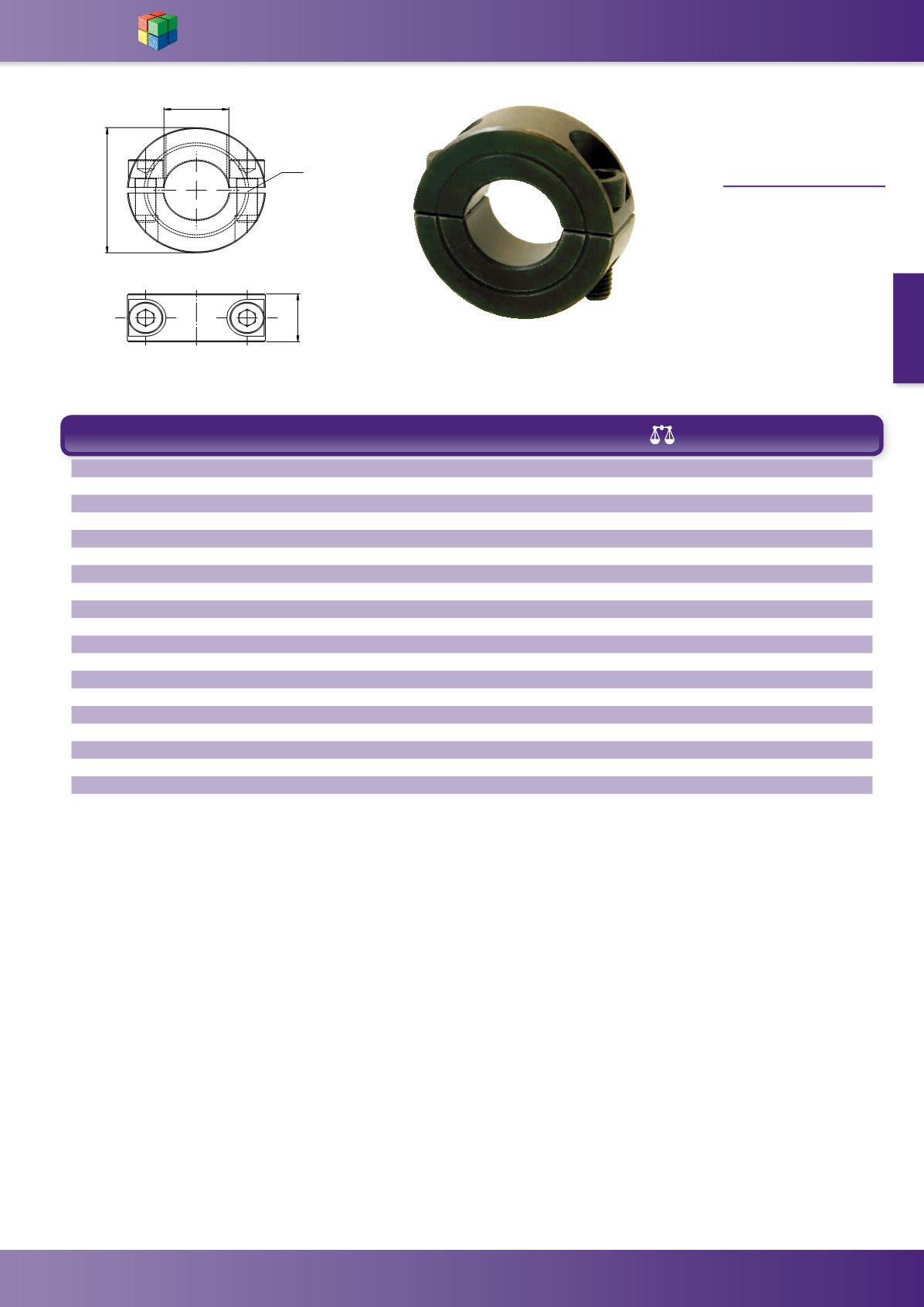

Double Split Shaft
Collar
WDS 650
MATERIAL -
Steel
D D1 D2 B (g) WDS No.
4 16 M3 9 15 650-504
5 16 M3 9 13 650-505
6 16 M3 9 12 650-506
8 18 M3 9 15 650-508
10 24 M3 9 27 650-510
12 28 M4 11 44 650-512
14 32 M4 11 70 650-514
15 34 M5 13 75 650-515
16 34 M5 13 73 650-516
18 36 M5 13 89 650-518
20 40 M5 15 112 650-520
22 42 M5 15 119 650-522
25 45 M5 15 130 650-525
28 48 M6 15 165 650-528
30 54 M6 15 188 650-530
32 54 M6 15 188 650-532
35 57 M6 15 188 650-535
40 60 M6 15 186 650-540
50 78 M6 19 422 650-550
D
D1
D2
B
