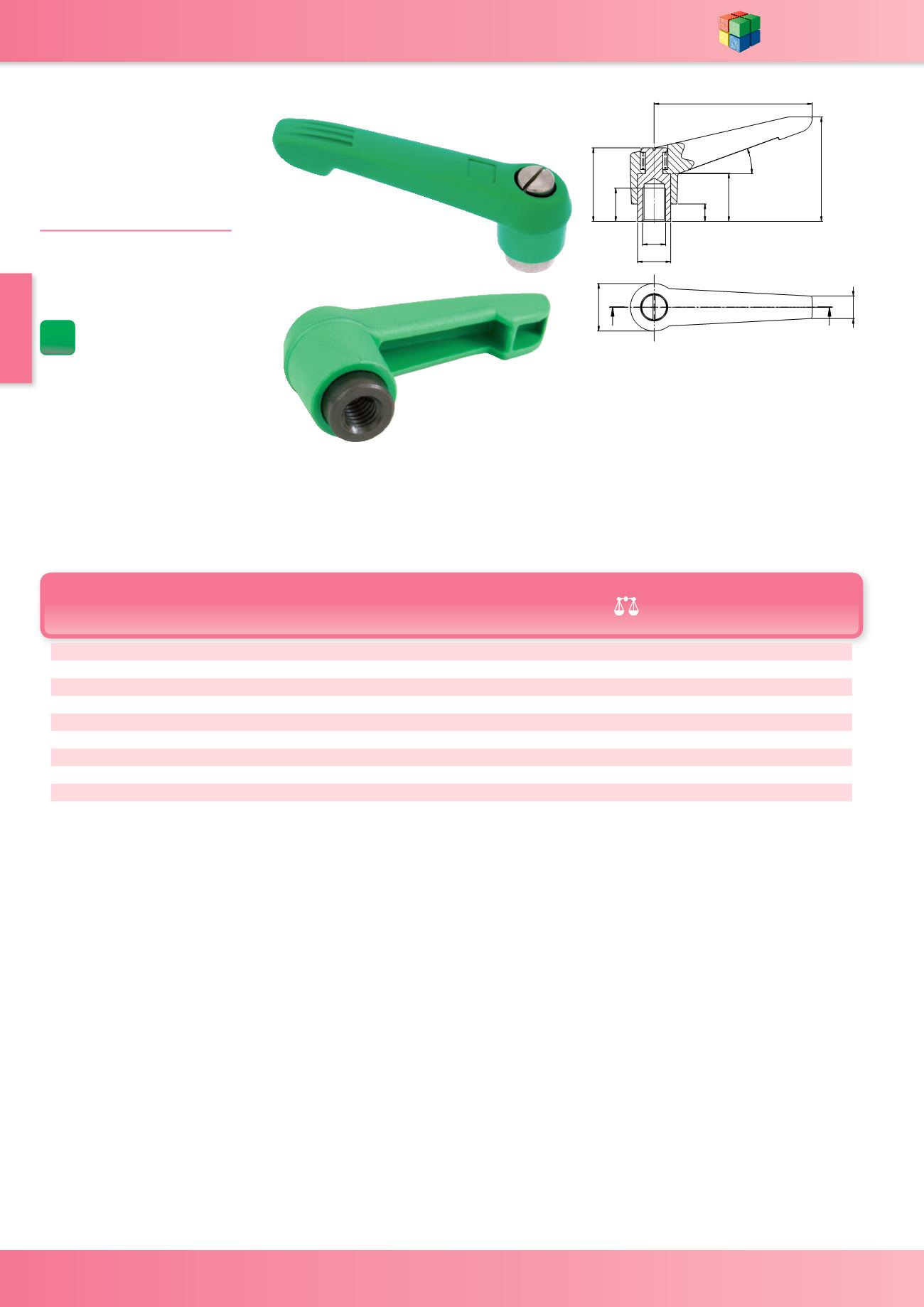

SECTION 3 - HAND LEVERS

WDS

WDS

www.wdsltd.co.uk

3-31

&

0845 606 66 77

:

www.wdsltd.co.uk

*

sales@wdsltd.co.uk

Clamping Handle

Indexing

WDS 8188/

8320

MATERIAL

-

Handle - Glass fibre reinforced

plastic in Signal Green

Screw - Steel - zinc plated

Screw - Stainless Steel - 321S12

D B D1 D2

H H1 H2 H3

L

N T

(g)

WDS No.

Steel

Insert

WDS No.

Stainless Steel

Insert

M5 7.5 14.5 10 29.5 24 15

4

40 16

9

13 8188-222SG 8320-222SG

M6 7.5 14.5 10 29.5 24 15

4

40 16

9

13 8188-223SG 8320-223SG

M6 9.5 19.5 13 41 29 17.5 6.5 65 20 12 30 8188-224SG 8320-224SG

M8 9.5 19.5 13 41 29 17.5 6.5 65 20 12 30 8188-225SG 8320-225SG

M8 11 23 16 53 37.5 24 10 80 22 14 52 8188-226SG 8320-226SG

M10 11 23 16 53 37.5 24 10 80 22 14 52 8188-227SG 8320-227SG

M10 13 27.5 19 61 42.5 27 10 95 24 17 82 8188-228SG 8320-228SG

M12 13 27.5 19 61 42.5 27 10 95 24 17 82 8188-229SG 8320-229SG

M12 15.5 32.5 23 72.5 51 33 12 110 26 23 136 8188-230SG 8320-230SG

M16 15.5 32.5 23 72.5 51 33 12 110 26 23 136 8188-231SG 8320-231SG

Signal Green - RAL 6032

'

%

1 1XPEHU RI LQGH[LQJ SRVLWLRQV

'

'

+

+

/

+

7

+

r

/LIW KDQGOH WR LQGH[

N = No. of indexing positions

RAL

6032
